Szélerőműpark
Damir Kralj
A kihívás
Két toronyszegmens kirakodása és előszerelése
A szélturbinák telepítéséhez sok tapasztalat és szakértelem szükséges. Mivel a Prangl mindkettővel rendelkezik, a sárga szakértőket bízták meg az összes alkatrész – összesen hat toronyelem, a gondola, a hajtáslánc, az agy és a rotorlapátok – kirakodásával, valamint két toronyrész előszerelésével.
A megoldásunk
Hatékony eszközök
A szerbiai Čibuk szélerőműpark jelenleg bővítése alatt áll. A Čibuk II a meglévő létesítménytől délkeletre található, és Belgrádtól körülbelül 40 kilométerre, Bavanište közelében, Kovin községben épül. A 22 szélturbina együttes kapacitása 155 MW. Éves 400 000 MWh teljesítménnyel több mint 62 000 háztartás számára termelnek majd áramot, amivel körülbelül 311 200 tonna szén-dioxidot takarítanak meg. A Pranglt bízták meg a szélturbina alkatrészeinek kirakodásával és a két toronyrész lehető leghatékonyabb összeszerelésével. Ennek eléréséhez elengedhetetlen volt a megfelelő berendezések kiválasztása.
700 tonnás teleszkópgémes daru

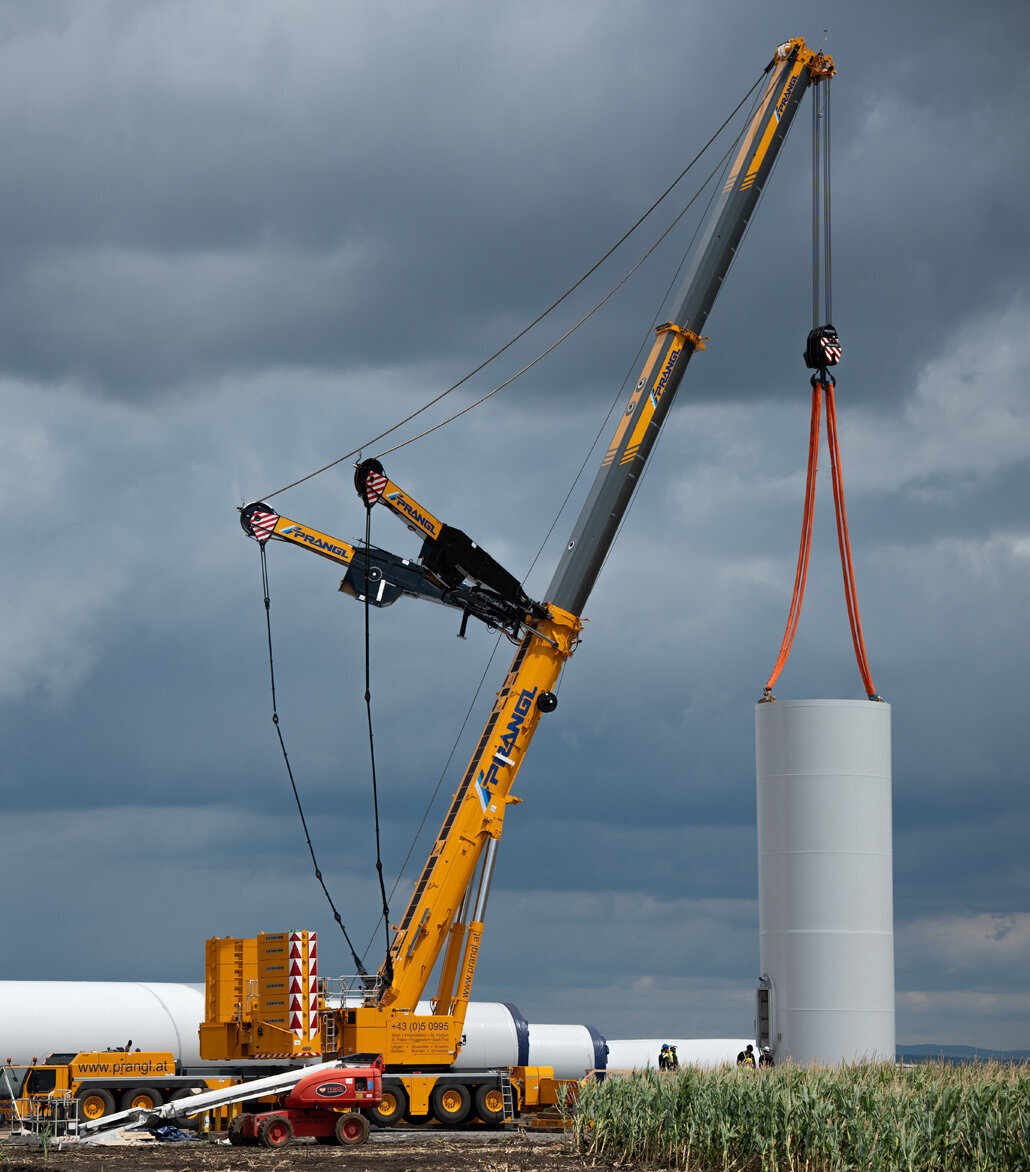

Mivel az alsó két toronyszakasz súlya túl nagy, egy 700 tonnás teleszkópgémes daru bizonyult a tökéletes választásnak ebben az esetben specifikációi és költséghatékonysága miatt. Nagyon gyorsan áthelyezhető, így növelve a műveletek sebességét. Egy nagyobb teleszkópgémes vagy rácsos gémű daru használata költségesebb és időigényesebb lett volna az ügyfél számára, mivel azok a daruk több felszereléssel rendelkeznek, lassabban működnek, és az áthelyezésük is lassabban történik.
Szinlronizált folyamatok

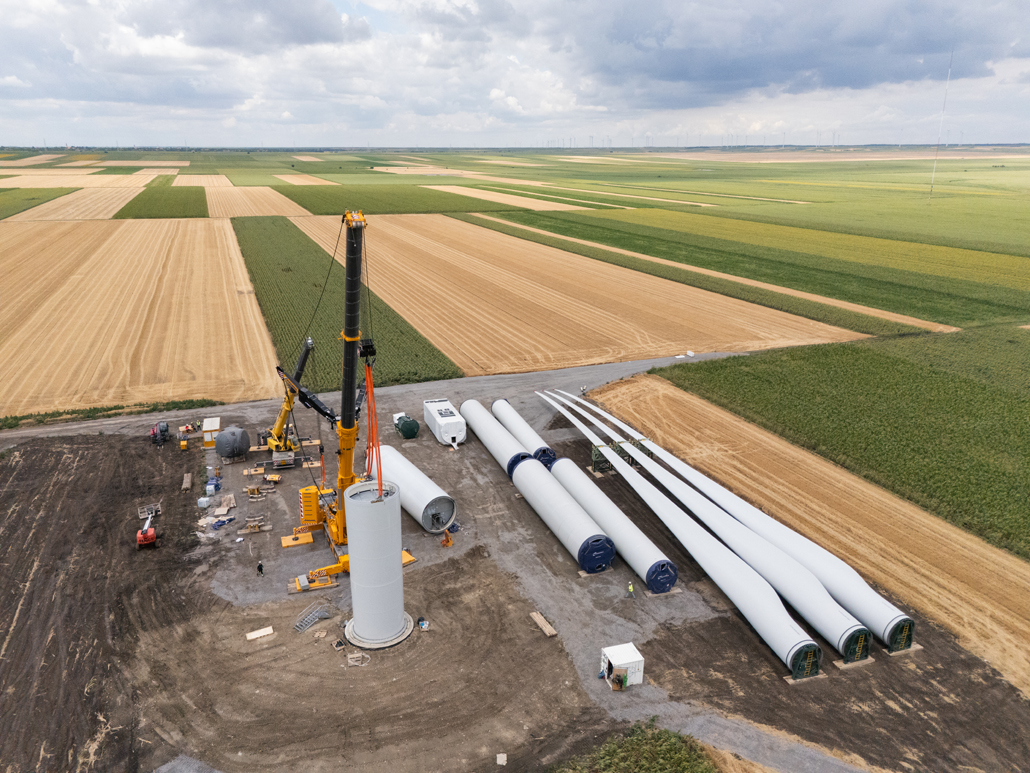

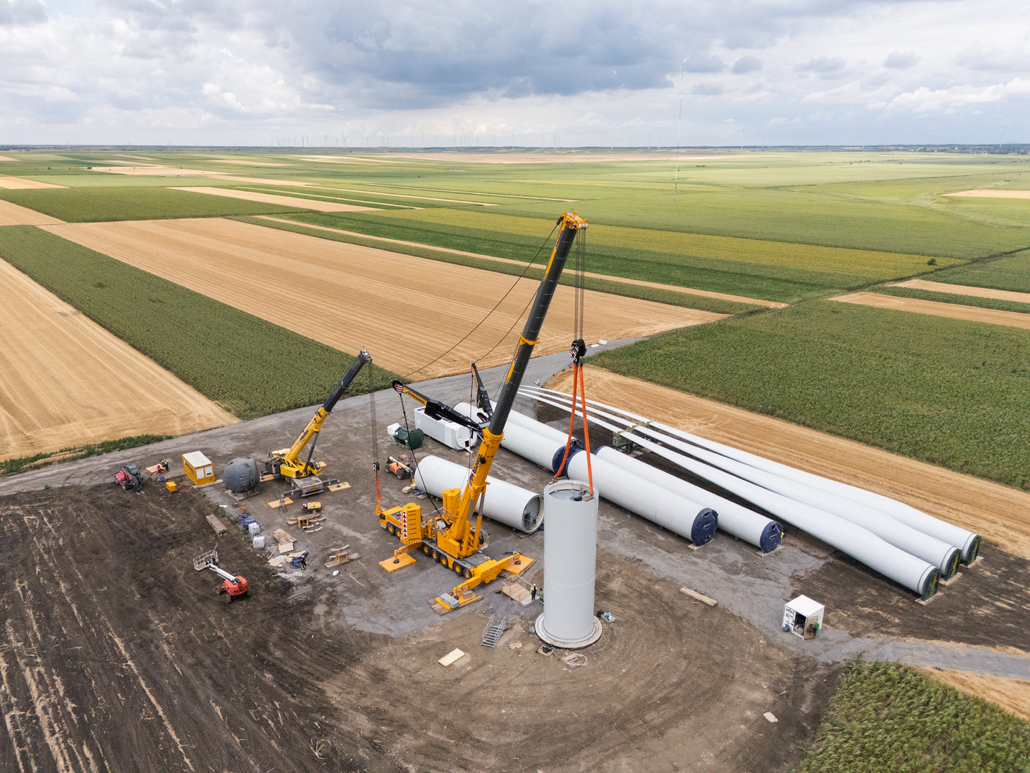

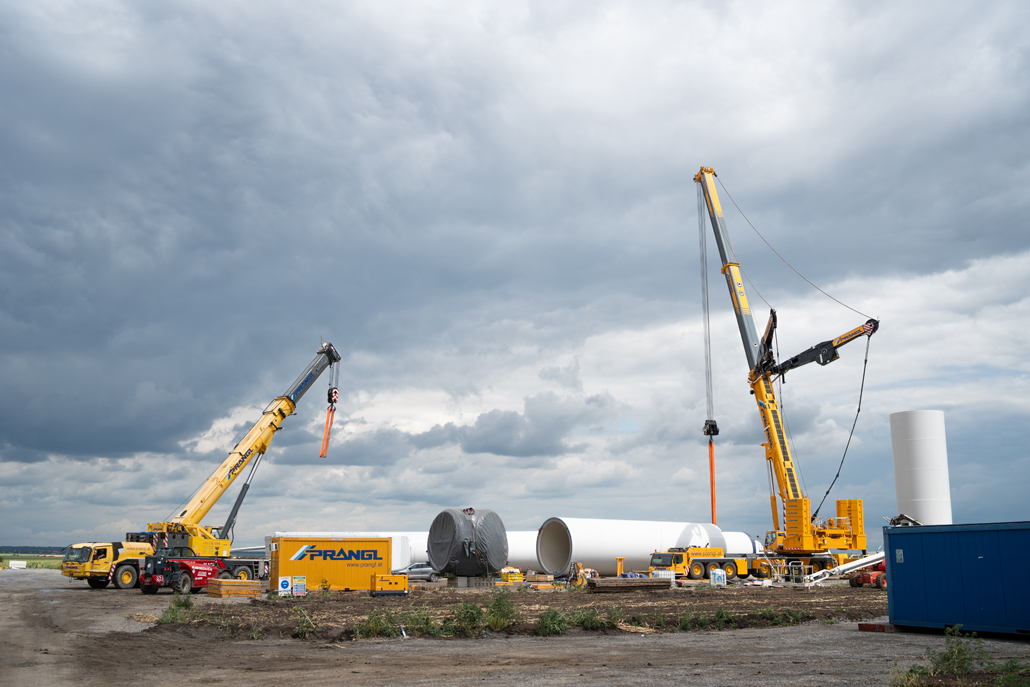

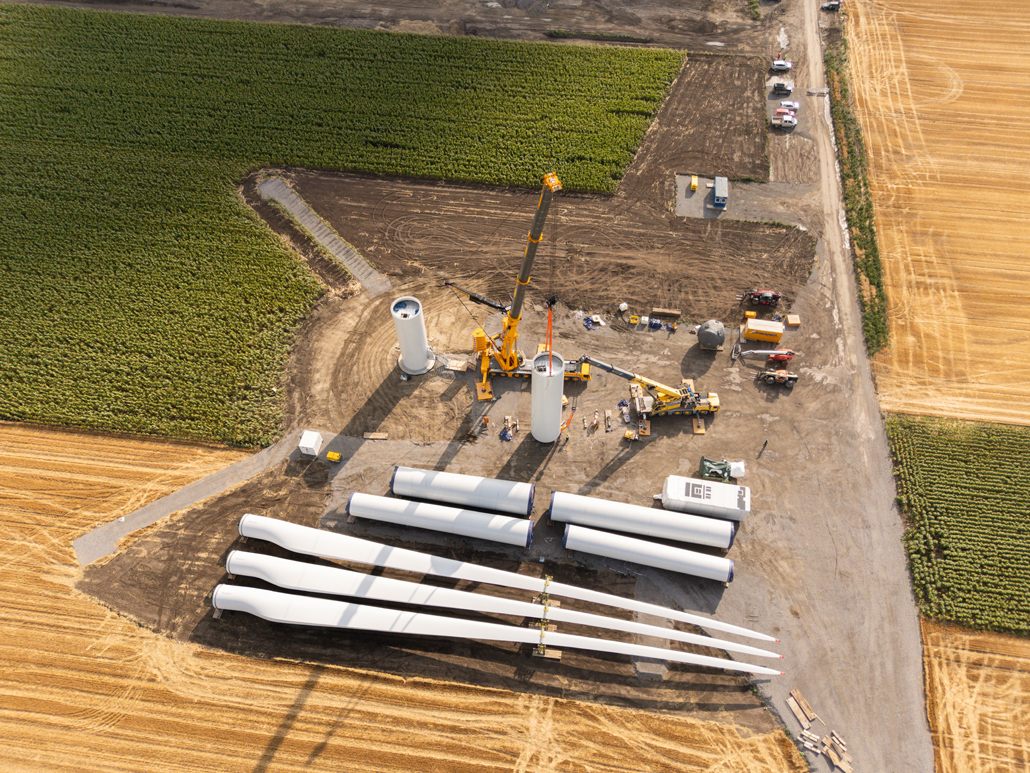

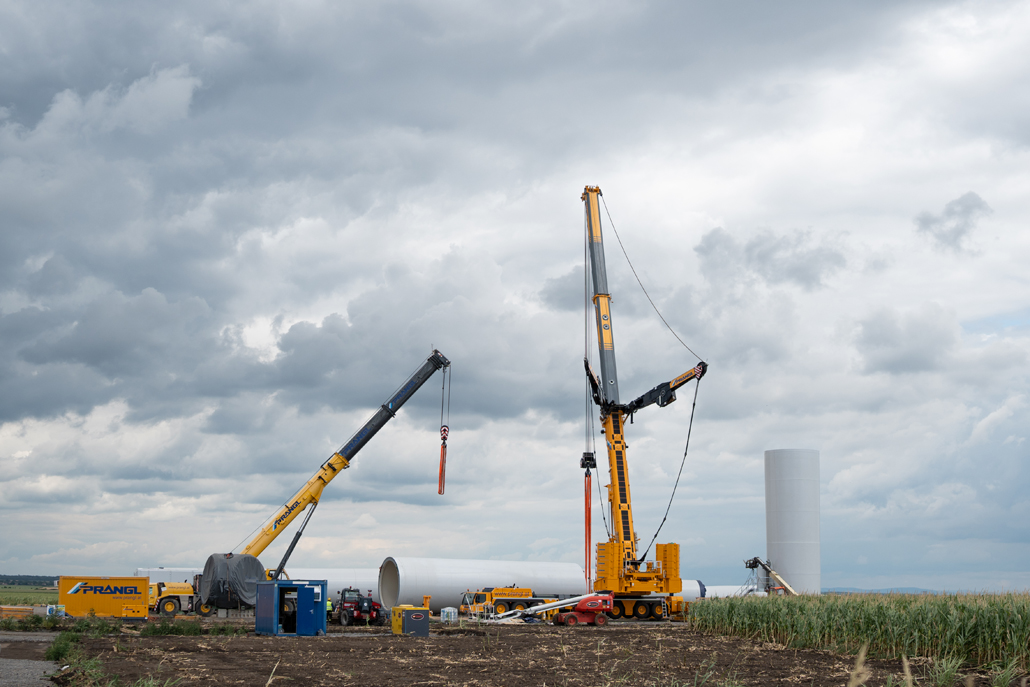

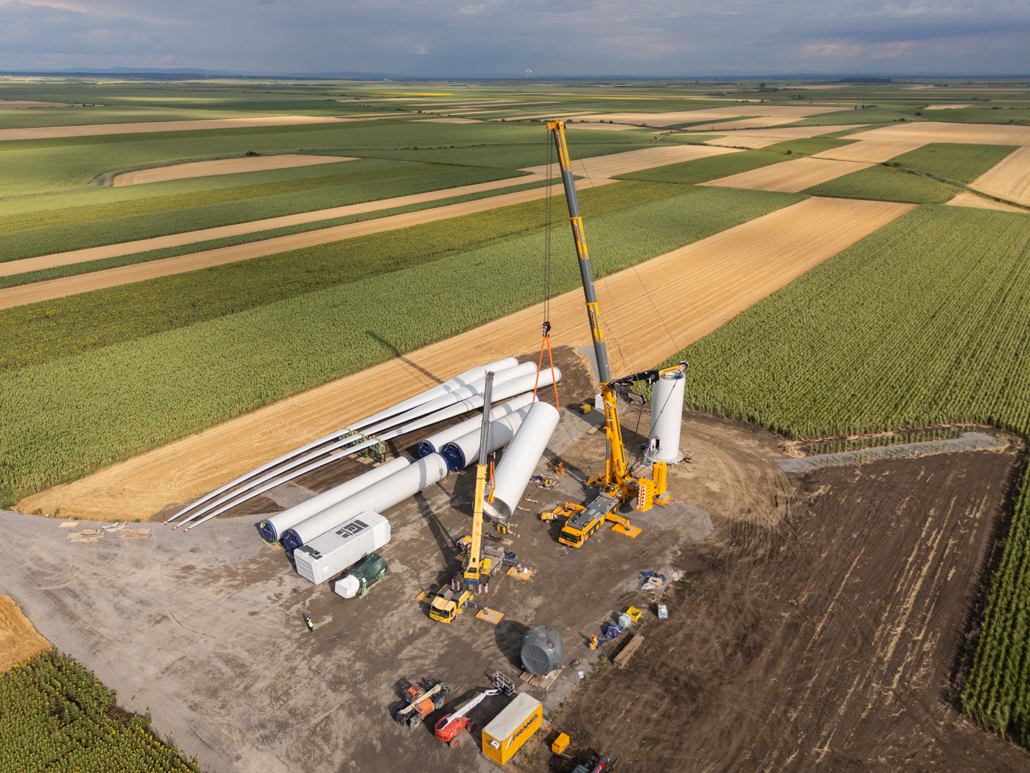

A 700 tonnás daru mellett egy 200 tonnás mobildarut és egy 12,5 méteres maximális emelési magasságú, 8,7 méteres kinyúlású és 4 tonna teherbírású teleszkópos rakodót használtak. A munkafolyamat minden szélturbina esetében azonos volt: Az első napon a négy legfelső toronyelemet (16,1 és 24,6 méter közötti magasságúak és 44,1 és 98,9 tonna közötti súlyúak), a gondolát (73,9 tonna), a hajtásláncot (81,9 tonna), az agyat (56,3 tonna) és a három lapátot (80,2 méter hosszúak és 26,9 tonna súlyúak) szállították az építkezésre, majd a két daru segítségével lerakodták.
Előszerelés páros emeléssel

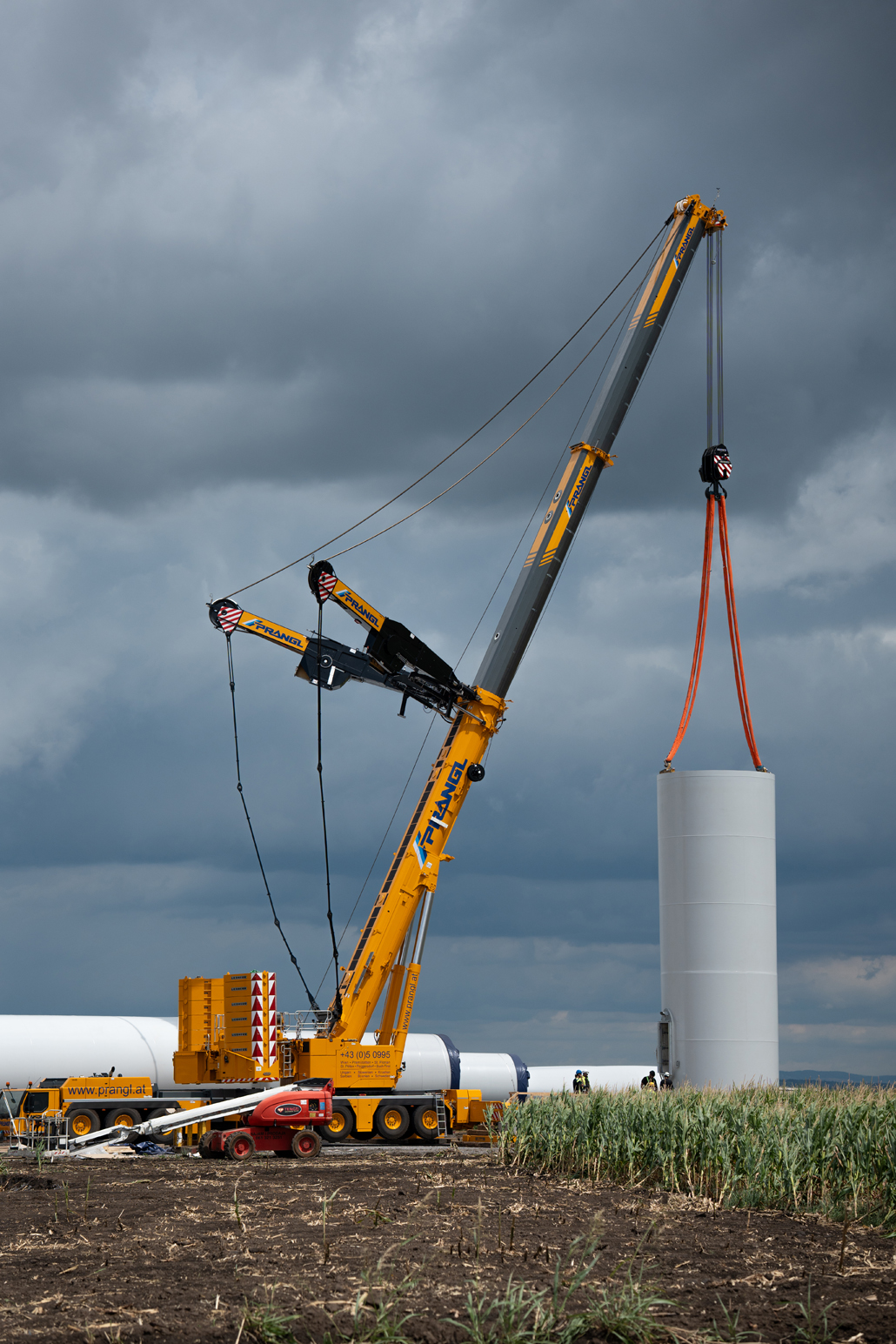

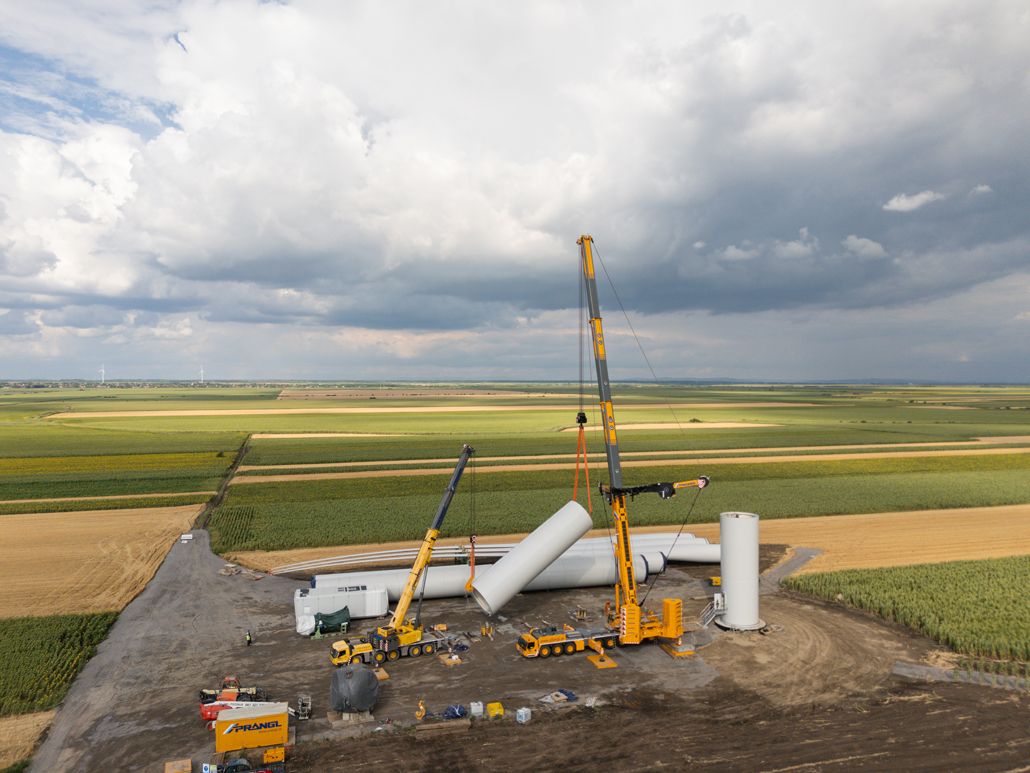

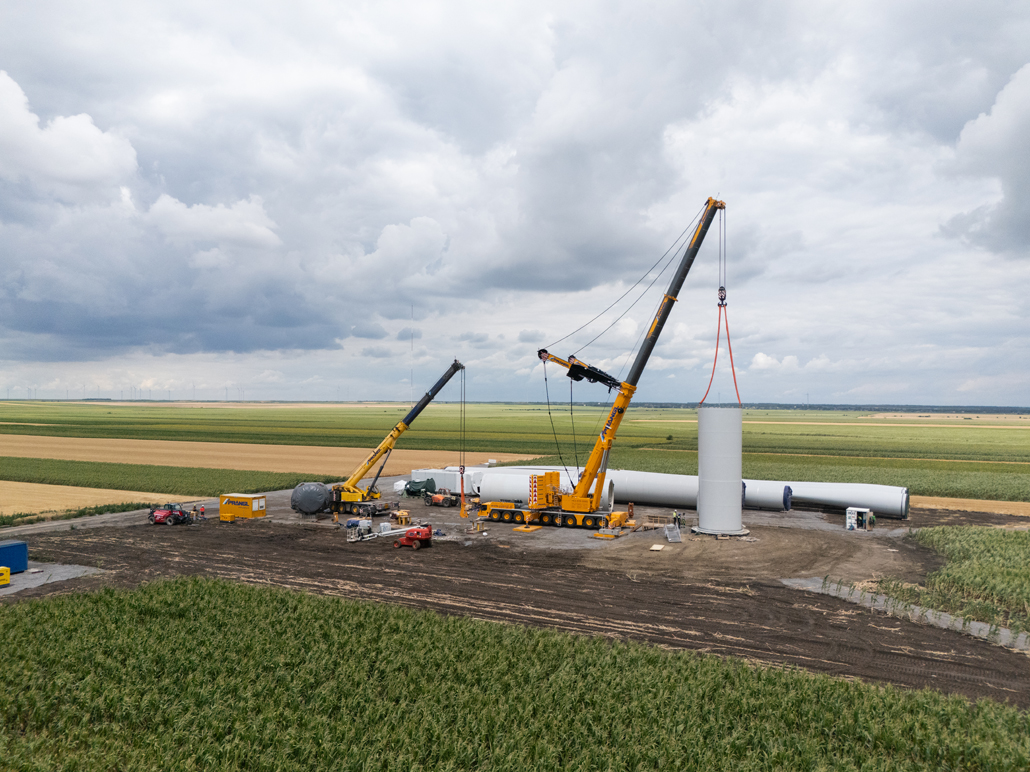

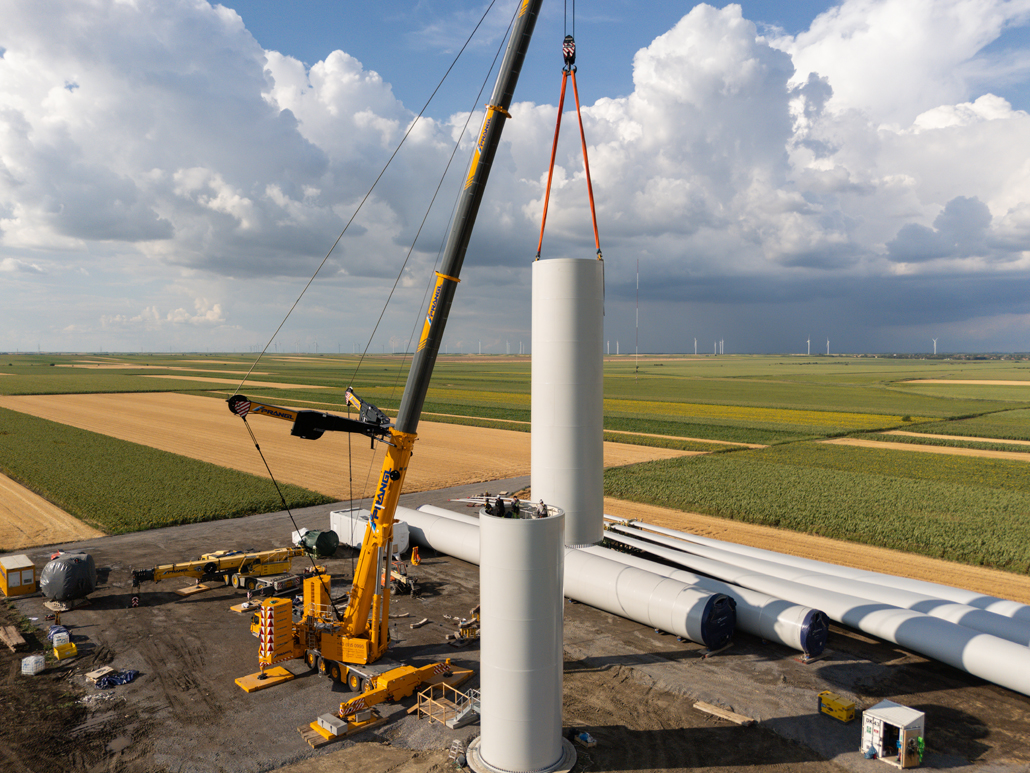

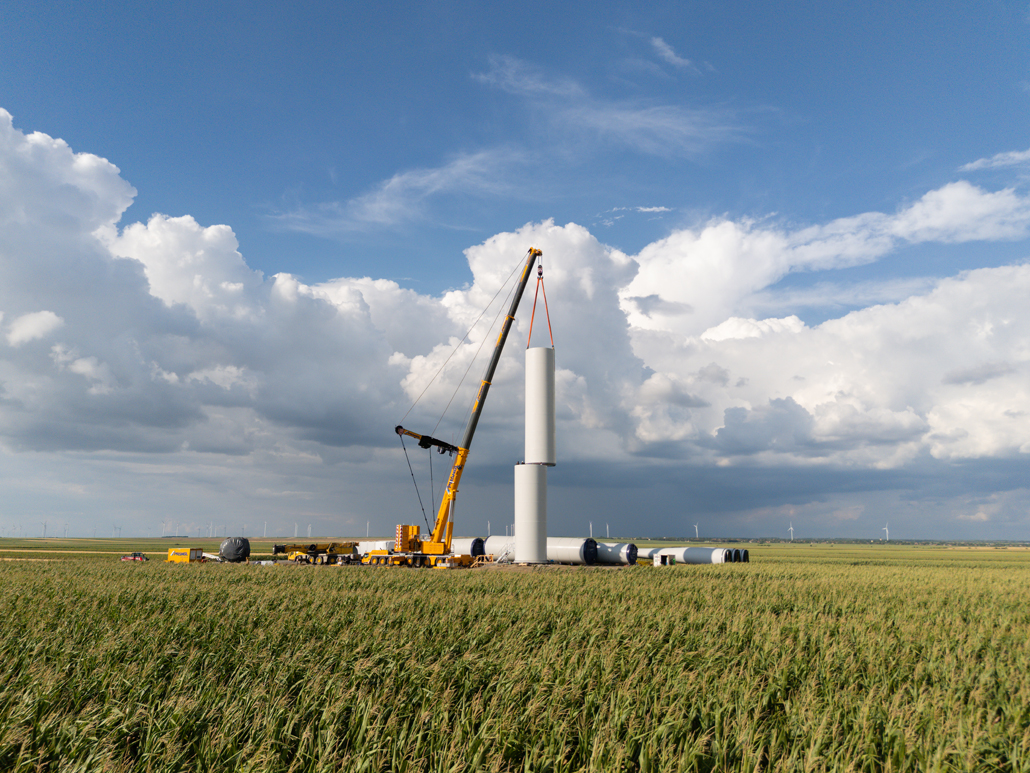

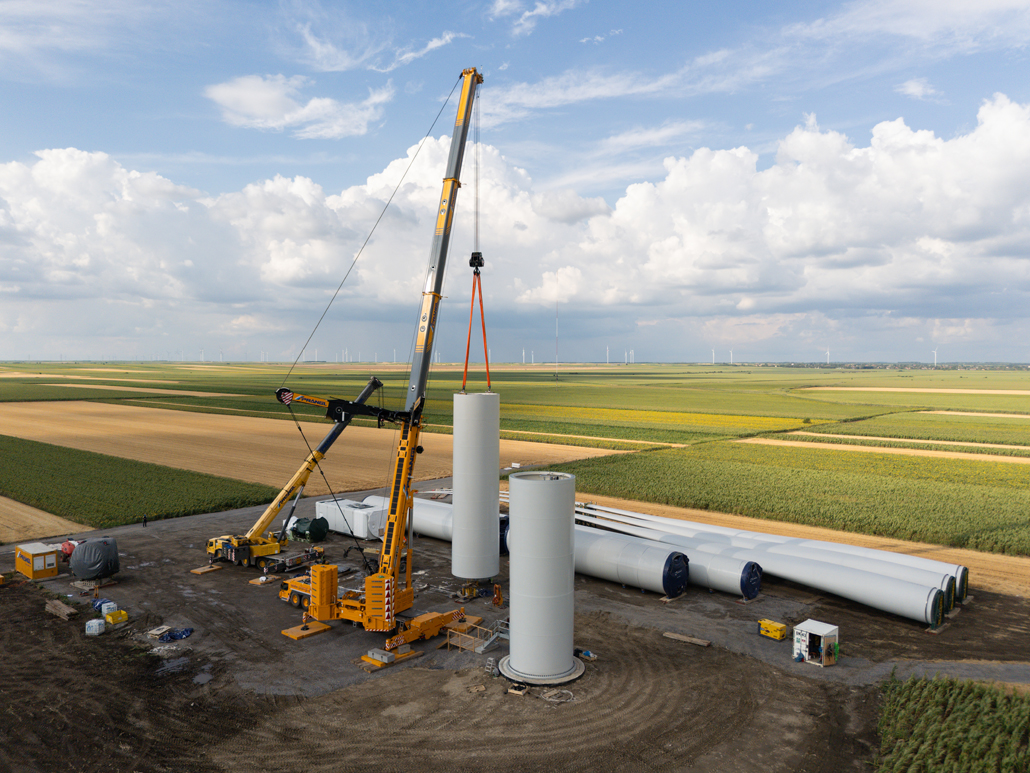

A második nap a két legalsó toronyelem előzetes telepítésére összpontosított. Ezeket ugyanúgy szállították a helyszínre, mint a többi alkatrészt. Ezután a 700 tonnás és 200 tonnás teleszkópgémes daru páros emeléssel emelte fel a 14,1 méter magas és 97,5 tonna súlyú alsó szegmenst, mielőtt függőleges helyzetbe állította volna. Felállítás után a 700 tonnás daru a beépítés helyére emelte az elemet. Hasonlóan jártak el a következő toronyelemmel (13,0 méter magas, 98,4 tonna): milliméteres pontossággal helyezték és szerelték rá azt az alsó szegmensre.
